シンプルコルビジェ展開図

平面図から展開図を自動作画

 平面図から各部屋の展開図を自動作画します。平面図はシンプルコルビジェ建築を使って作画します。

 自動作画に加えて、0から展開図を作画する機能も備えています。壁や、建具を部屋枠ブロックの中に配置し、自由に展開図を作画、編集します。

 展開図の作画に必要な部屋枠、建具姿図、壁姿図、コンセント等の図形が多数登録されています。
 AutoCAD 2015/AutoCAD LT2015(オートデスク社),IJCAD2014(インテリジャパン社製品)用アドオンソフトです。

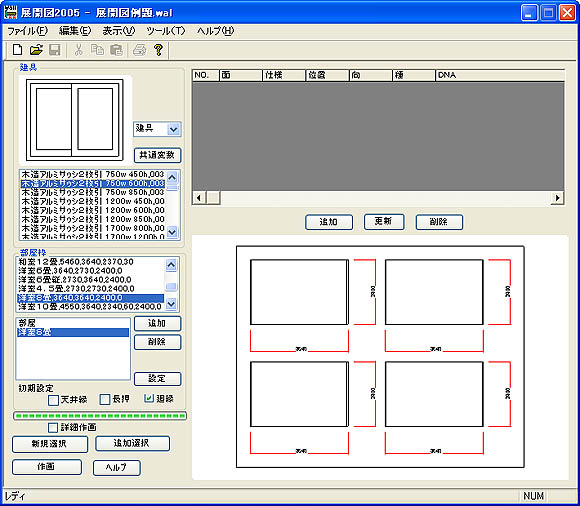

展開図自動作画ダイアログボックス

 それぞれの展開図部品はプレビュー機能で確認でき、大変わかりやすくなっています。

 直感的な操作性で初心者でも簡単に使えます。

トップ



平面図に配置された建具

 木造住宅の平面図をシンプルコルビジェ建築2006の自動作画/木造住宅を使って作画します。ここではすでにシンプルコルビジェ建築2006を使って作画した例題図を読み込みます。

 例題図は住宅平面図例題.dwgです。本プログラムのインストールホルダーに記録されています。

 展開図を作画したい部屋を窓選択で囲み選択します。

建具リスト平面図

トップ

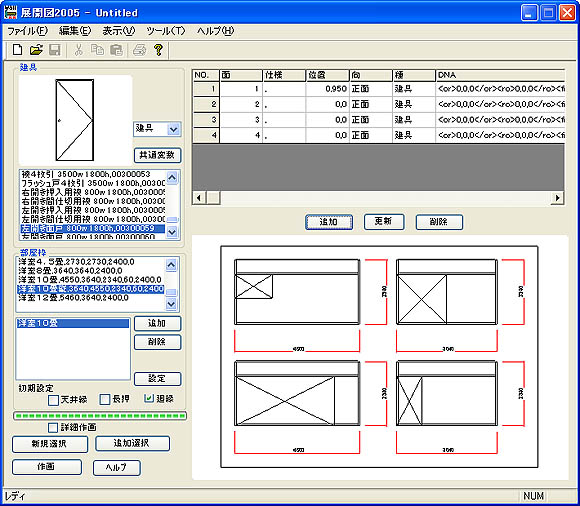

建具リスト操作画面

 部屋名と、その部屋の4面に配置されている、柱、建具のデータが表示されます。

 部屋の大きさ・向きを設定して、建具や壁を配置して展開図を仕上げます。

トップ

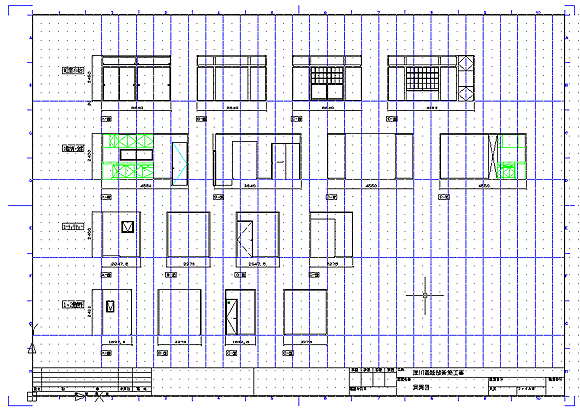

シンプルコルビジェ展開図 作画例

 展開図配置枠を図面枠に設定し、展開図を配置します。

トップ



このような業種に最適

本製品はパラメトリックなデータベースとして幅広い業種で活用できます。

建築設計、設計コンサルタント、プラント設計(機械設計)

建設会社、工務店

設備設計(電気・衛生)

官公庁

建材メーカー

一般企業営繕

大学、工業高校、専門学校、職業訓練施設

トップ



動作環境

CPU : Intel® Pentium® III 800 MHz 以上または互換プロセッサ

OS : Microsoft® Windows® 7

RAM : 512 MB以上

空き容量(インストール時) : 500 MB 以上

ディスプレイ : 1024×768 VGA 以上、True Color

ブラウザ : Microsoft® Internet Explorer

周辺機器 : CD-ROM ドライブ(インストール時)

マウス、トラックボール、またはその他のポインティング デバイス
