建築設計図集

実務ですぐに使える標準図や建築設計実施図

実務ですぐに使える標準図や建築設計実施図が多数AutoCAD DWGファイルと、JW_CADなどで利用できるDXFファイル形式でCDに収録されています。

必要な図面を画像目次から検索し、CD-ROMから直接読み込み、編集します。ゼロから作画するよりも大幅に時間が節約できます。

厚川設計が建築設計図集の開発に投じた時間を共有して、無駄を省きませんか？

建築設計図集は次の４種類あり、収録図の詳細はダウンロードから、取り込みご覧になれます。

　Ａ１／Ａ２サイズのフォーム、特記仕様書、建築設計標準図170枚がCDに収録されています。手書きの図面では、印刷された建具表、断面リストなどの書式図面を、フォームとして使うことがあります。建築設計図　標準図はそのような書式図面集のCAD版ともいえます。単なる建築詳細図集と異なり、そのまま設計図書として利用できます。

　必要な図面を画面で確認しながら検索し、読み込みます。書式を編集し必要事項を記入し名前を付けて保存します。ゼロから作画するよりも大幅に時間が節約できます。CADを導入後、すべての図面を自社で作画していては、設計の効率化が図れません。厚川設計が建築設計図　標準図の開発に投じた時間を共有して、無駄を省きませんか？建築ＣＡＤ標準図は建築設計の必需品です。AutoCAD DWGファイルと、JW_CADなどで利用できるDXFファイル形式で収録されています。

主な収録図

●一般

図面リスト、建築工事概要書、建築工事特記仕様書。

●仕上げ

仕上げ表、仕上げ詳細図、石張り詳細図。

●建具

建具リストＡ、建具リストＢ、木製建具詳細図、開口部廻り詳細図（２３枚）、出窓詳細図。

●木造

木造住宅工事仕様書、軸組算定書、住宅平面図、住宅立面図、小屋伏図、平面詳細図、かな計図、木建て廻り詳細図、台所詳細図、洗面所詳細図、浴室詳細図、便所詳細図、床の間詳細図、上りかまち詳細図、床下換気口詳細図、掘り炬燵詳細図、引出収納詳細図、カーテンボックス詳細図、展開図、断熱仕様書。

●ＲＣ造

平面詳細図、かな計図、階段詳細図、パラペット詳細図、防水詳細図、ドイエリア詳細図、面格子詳細図、花台詳細図。

●鉄骨

平面図、立面図、ＡＬＣ造部分詳細図、かな計図、浴室詳細図、鉄骨階段詳細図、事務所トイレ詳細図。

●外構

駐輪場、プロパン庫詳細図、ゴミ集積所詳細図、ゲート詳細図、ブロック塀詳細図、外構廻り（Ｕ型溝、枡、舗装、駐車場）詳細図。

●ディテール

トップライト詳細図、軽鉄下地詳細図、ガラスブロック詳細図、ステンレス梯子詳細図、ガラス庇詳細図、メーターボックス詳細図、手すり詳細図、収納詳細図、カウンター詳細図、間接照明詳細図、天井埋め込み照明詳細図。

●構造（ＲＣ造）

構造工事特記仕様書、配筋基準図、場所打杭詳細図、基礎梁断面リスト、柱断面リスト、大梁断面リスト、小梁壁/床版リスト。

●構造（鉄骨造）

大梁接合部基準図、小梁接合部基準図、ブレース接合部基準図、鉄骨断面リスト、仕口溶接基準図、溶接開先基準図、鉄骨架構詳細図、階段詳細図、Ａ工場かな計図、伏図、断面リスト、Ｂ工場かな計図、伏図、部分詳細図、アンカーボルト詳細図。

●設備

電気設備工事特記仕様書､照明器具リスト､衛生設備工事特記仕様書。

トップ

■建築設計図集-鉄骨３階共同住宅

　一般的なプランの鉄骨３階共同住宅の意匠、構造、電気、衛生設備の実施図一式を建築設計図集としてＣＤにまとめました。AutoCAD DWGファイルと、JW_CADなどで利用できるDXFファイル形式で収録されています。
　本設計図集は弊社で実際に設計監理を行った工事をもとに企画され、より実務的になっています。建築設計（意匠・構造・設備）の参考図書としてご活用ください。

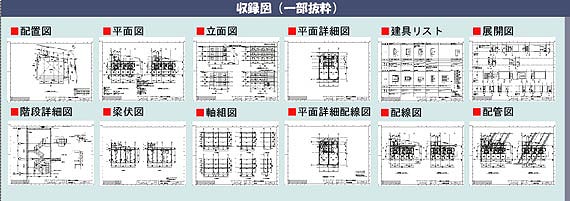

主な収録図

●意匠図

図面リスト、設計概要書・外部仕上げ表、工事特記仕様書（１）、工事特記仕様書（２）、配置図、建物求積図・面積表、、内部仕上表、１・２階平面図、３・Ｒ階平面図、立面図、断面図、矩計図、平面詳細図、１～３階建具キープラン、建具表（１）、建具表（２）、展開図、階段詳細図（１）、階段詳細図（２）、玄関廻り詳細図、天窓詳細図、屋上点検口廻り詳細図、外構図、外構詳細図、門詳細図、駐輪場、換気計画図、建築材料表

●構造図

構造特記仕様書、ハイベース工法設計施工標準、柱梁溶接仕口標準図、溶接開先基準図、QLデッキ合成スラブ設計・施工標準、鉄筋コンクリート構造配筋基準図（１）、鉄筋コンクリート構造配筋基準図（２）、鉄筋コンクリート構造配筋基準図（３）、鉄筋コンクリート構造配筋基準図（４）、杭・基礎伏図、２階・３階梁伏図、Ｒ階梁伏図、軸組図、鉄骨断面リスト、鉄骨架構詳細図、基礎詳細図、基礎梁断面リスト、鉄骨階段詳細図

●設備図

電気設備工事特記仕様書、幹線弱電系統図、盤類結線図、１・２階幹線動力設備平面図、３・Ｒ階幹線動力設備平面図、平面詳細配線図、１・２階弱電設備平面配線図、３・Ｒ階弱電設備平面配線図、照明器具リスト、給排水、衛生設備工事特記仕様書、配管系統図、１・２階配管平面図、衛生空調設備、３・Ｒ階配管平面図、平面詳細配管図、器具機器リスト

トップ

■建築設計図集-RC５階商業ビル

　小規模な敷地に建つ一般的なプランのＲＣ５階商業ビルの意匠、構造、電気、衛生設備の実施図一式を建築設計図集としてＣＤにまとめました。AutoCAD DWGファイルと、JW_CADなどで利用できるDXFファイル形式で収録されています。
　本設計図集は弊社で実際に設計監理を行った工事をもとに企画され、より実務的になっています。建築設計（意匠・構造・設備）の参考図書としてご活用ください。

主な収録図

●意匠図

図面リスト、設計概要書・外部仕上げ表、、工事特記仕様書（１）、工事特記仕様書（２）、配置図、建物求積図・面積表、内部仕上表、１・２階平面図、３・４階平面図、５・Ｒ階平面図、立面図（１）、立面図（２）、立面図（３）、断面図（１）、断面図（２）、矩計図、建具キープラン、建具表（１）、建具表（２）、建具表（３）、１・２階天井伏図、３・４階天井伏図、５・Ｒ階天井伏図、展開図（１）、展開図（２）、展開図（３）、展開図（４）、展開図（５）、屋外階段平面詳細図、基準階便所廻り詳細図、5階浴室便所廻り平面詳細図、5階浴室便所廻り展開図、雑詳細図、入り口看板詳細図。

●構造図

構造特記仕様書、構造特記仕様、鉄筋コンクリート構造配筋基準図（１）、鉄筋コンクリート構造、配筋基準図（２）、鉄筋コンクリート構造配筋基準図（３）、鉄筋コンクリート構造配筋基準図（４）構造平面図（１）、構造平面図（２）、構造平面図（３）、軸組図（１）、軸組図（２）、場所打杭詳細図、基礎梁断面リスト、柱断面リスト、梁断面リスト（１）、梁断面リスト（２）、床版リスト、配筋詳細図。

●設備図

電気設備工事特記仕様書、幹線弱電系統図、盤類結線図、幹線動力電灯コンセント設備図（1）、幹線動力電灯コンセント設備図（2）、弱電設備図（1）、弱電設備図（2）、照明器具リスト、給排水、衛生設備工事特記仕様書、配管系統図、配管平面図（1）、配管平面図（2）、配管平面図（3）。

トップ

■建築設計図集-RC5階共同住宅

　小規模な敷地に建つ一般的なプランのＲＣ５階共同住宅の意匠、構造、電気、衛生設備の実施図一式を建築設計図集としてＣＤにまとめました。AutoCAD DWGファイルと、JW_CADなどで利用できるDXFファイル形式で収録されています。
　本設計図集は弊社で実際に設計監理を行った工事をもとに企画され、より実務的になっています。建築設計（意匠・構造・設備）の参考図書としてご活用ください。

主な収録図

●意匠図

図面リスト、設計概要書・外部仕上げ表、工事特記仕様書（１）、工事特記仕様書（２）、敷地求積図・配置図、建物求積図・面積表、内部仕上表、１・２階平面図、３・４階平面図、５・Ｒ階平面図、立面図（１）、立面図（２）、断面図、矩計図、１階平面詳細図、２階平面詳細図、３階平面詳細図、４階平面詳細図、５階平面詳細図、Ｒ階平面詳細図、立面詳細図（１）、立面詳細図（２）、建具キープラン、建具表（１）、建具表（２）、建具表（３）、展開図（１）、展開図（２）、展開図（３）、展開図（４）、階段詳細図、部分詳細図、換気計画図、建築材料表、火気使用室必要換気量計算書。

●構造図

構造特記仕様書、鉄筋コンクリート構造配筋基準図（１）、鉄筋コンクリート構造配筋基準図（２）、鉄筋コンクリート構造配筋基準図（３）、鉄筋コンクリート構造配筋基準図（４）、構造平面図（１）、構造平面図（２）、軸組図（１）、軸組図（２）、場所打杭詳細図、基礎梁断面リスト、柱断面リスト、梁断面リスト（１）、梁断面リスト（２）、小梁・壁リスト、床版リスト、配筋詳細図。

●設備図

電気設備工事特記仕様書、幹線弱電系統図、盤類結線図（１）、盤類結線図（２）、１～３階幹線動力設備図、４・５階幹線動力設備図、平面詳細配線図（１０１～５０１）、１～３階弱電設備平面配線図、４～Ｒ階弱電設備平面配線図、照明器具リスト、給排水、衛生設備工事特記仕様書、配管系統図、１・２階配管図、３・４階配管図、５・Ｒ階配管図、平面配管詳細図（１０１～５０１）、器具機器リスト。
