シンプルコルビジェパラメトリック

２D/3D対応のパラメトリックな図形作画ツール

シンプルコルビジェパラメトリック

　シンプルコルビジェパラメトリックはAutoCAD 2015/AutoCAD LT2015（オートデスク社）,IJCAD2014（インテリジャパン社製品）に対応したドオンソフトです。

　２D/3D対応のパラメトリックな図形を定義・作画します。建築／土木／機械設計／電気などあらゆる分野で利用できます。

　ダイアログボックスの変数定義欄は汎用化され、2D/3Dの様々なケースに対応し、説明用の寸法図も自動生成します。

　パラメトリック定義された図形は、自由度が大きく、数値をダイアログボックスで変更するだけで図形の形状が変更できます。
　

　

パラメトリックソフト（ＡｕｔｏＣＡＤ用アドオンソフト）の決定版

　建築／土木／機械設計の過程において、設計変更はつきものです。設計変更の度に変更箇所を書き直していたのでは設計効率は向上しません。 シンプルコルビジェパラメトリックは、それぞれの図形（パラメトリックモデル）の履歴（形状の特徴および図形のパラメーター）を持たせる事によって設計変更に柔軟に対応できます。

　専用のパラメトリックＣＡＤシステムを開発するコストを考えると、低いコストで専用に開発されたシステムに負けない使い勝手の良いパラメトリックな図形データベースが構築できます。

　

様々な業務に活用できます。

　シンプルコルビジェパラメトリックは建築／土木／機械設計／電気などあらゆる分野で利用できます。パラメトリックな設計（図形）データベースは、デザイン情報の共有化や標準化により、設計データの価値を高め、生産性および設計効率が大幅に向上します。

　

■２次元パラメトリック図形

　シンプルコルビジェパラメトリックの図形データは、図形の形状とそれを定義する変数データから構成されています。シンプルコルビジェパラメトリックは、これらの変数の値を自由に変更し、パラメトリックな作画を実現しています。通常の作画専用のプログラムと違い、汎用性が高く図形の定義（カスタマイズ）はいたって簡単になります。

◎扱える２次元図形

ＰＯＩＮＴ，ＬＩＮＥ，ＣＩＲＣＬＥ，ＡＲＣ，ＰＬＩＮＥ，ＳＰＬＩＮＥ，ＲＥＣＴ，ＩＮＳＥＲＴＢＬＯＣＫ，ＰＯＬＹＧＯＮ，ＥＬＬＩＰＳＥ，ＤＩＭＡＬＩ，ＤＩＭＡＮＧ，ＤＩＭＤＩＡ，ＤＩＭＲＡＤ

トップ

　

■３次元パラメトリック図形

　作画図形を正確に定義できるデータ構造を採用しているので、３次元図形の定義も容易です。木造住宅・家具・車輪など比較的に複雑な図形の定義も簡単にできます。シンプルコルビジェパラメトリックは３Ｄ部品のデータベース作成に最適なツールです。

◎扱える３次元図形（ＡｕｔｏＣＡＤ）

３ＤＦＡＣＥ，３ＤＭＥＳＨ

◎３次元ソリッド（ＡｕｔｏＣＡＤ）

ＳＰＨＥＲＥ，ＣＹＬＩＮＤＥＲ，ＥＬＬＩＰＴＩＣＡＬＳＹＬＩＮＤＥＲ，ＣＯＮＥ，ＷＥＤＧＥ，ＴＯＲＵＳ，ＥＸＴＲＵＤＥＤＳＯＬＩＤ，ＥＸＴＲＵＤＥＤＡＬＯＮＧＰＡＴＨ，ＲＥＶＯＬＶＥ

トップ

　

■豊富に収録されたパラメトリック部品

　およそ３００種類の建築シンボル（意匠シンボル、家具、設備、植裁、システムキッチン、木造住宅用、展開図用、建具姿図、機械用（ＪＩＳ鋼材断面／姿図／ボルト／ナット）を標準装備しています。

トップ

　

■シンプルコルビジェパラメトリックダイアログボックス

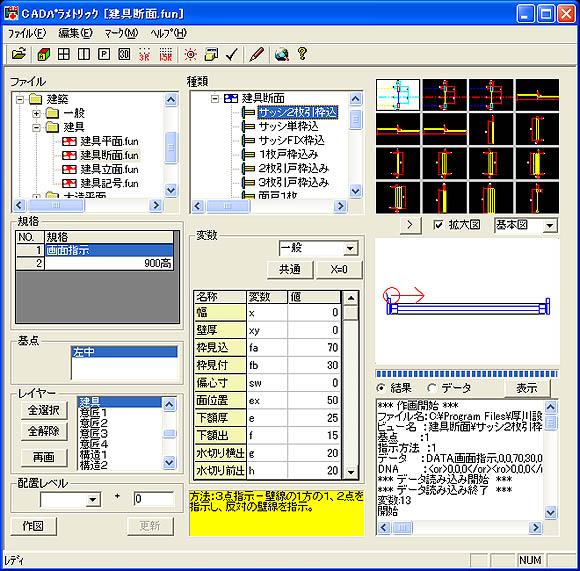

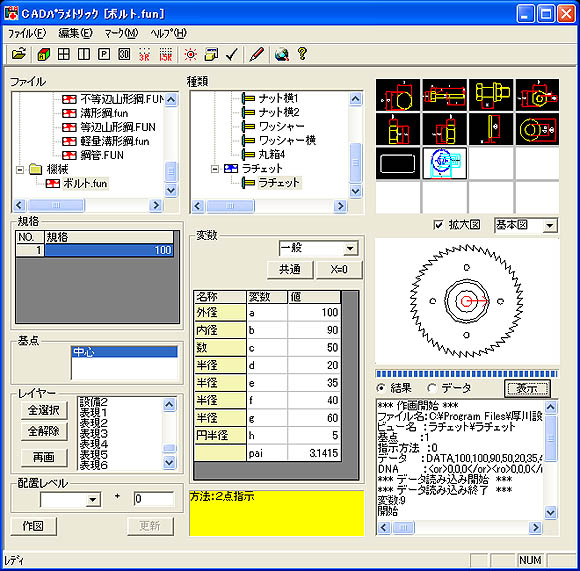

　それぞれのデータファイルはツリーで整理されています。種類をスライドから選択し、プレビュー画面で作画図形を確認し、作画します。変数の項目でそれぞれの数値を必要に応じて変更します。
シンプルコルビジェパラメトリック

　

◎スライド

[変数定義]

　図形の種類ごとの形状および定義されている変数が表示されます。スライドをダブルクリックすると下図のように拡大表示されます。さらに拡大図をチェックすると別ウインドウでさらに拡大されたスライドが表示されます。図形の大きさにより自由に表示サイズを変更できます。

　

◎作図

[プレビュー機能]

　現在選択されている図形がプレビュー表示されます。作画する前にパラメトリックの定義された図形を確認でき大変便利です。パラメトリック定義に間違いがある場合すぐに確認できます。

　

◎データ

[図形データ編集エディター]

　作画データを表示します。作画データはその場で変更でき更新できます。データ欄はエディターとしての最低限の機能が備わっています。パラメトリックの表示モードを変更し、大きくしてご利用頂けます。

　

◎記録

[デバック]

データ処理の流れを記録します。パラメトリックデータのデバックに大変便利です。

　

◎種類

　図形フォルダには種類別の図形グループがツリー表示されています。図形グループをダブルクリックすると、図形に表示が変わり、そこには選択された図形グループの個別図形が種類ごとにツリー表示されます。このツリー表示から作画したい図形を選択します。

　

◎図形

　呼び名、図形ツリーから選択された作画図形の規格（複数の寸法種名称）がリストアップされます。所定のものを選択します。

　

◎規格

　寸法、呼び名リストをダブルクリックすると、選択した規格の寸法が詳細寸法に表示されます。これらの値は自由に変更できます。詳細寸法リストの行を選択すると、テキスト欄に選択した行の値が表示されます。この値を変更し,更新をクリックすると設定値を変更できます。

　

◎寸法

配置高、三次元で図形を配置する際、ここにリストアップされたレベル（Ｚ座標）を選択します。

　

◎基点

　図形の基点位置および図形の配置レベルが表示されます。複数設定されている場合は、いずれかを選択できます。

トップ

　

■建築用パラメトリックデータ

建具関連のデータが予め登録されています。

トップ

　

■パラメトリック作画例①　３次元図形

シンプルコルビジェパラメトリックを利用して３次元の車輪をＡｕｔｏＣＡＤ上に作画し、レンダリング処理した画像
３次元パラメトリック図形

パラメトリック定義データ

OBJECT,車輪
VARIABLE,ra,車輪外半径
VARIABLE,wa,車輪幅
VARIABLE,t,車輪厚
VARIABLE,rb,車軸外半径
VARIABLE,wb,車軸幅
VARIABLE,rc,支柱半径
DATA,車輪,500,50,40,75,50,20

VIEW,立体,exa02.wmf
BASEPOINT,中心,0,0,0
PLINE
VERTEX,ra-wa,t/2,0
VERTEX,ra-wa,-t/2,0
VERTEX,ra,-t/2,0
VERTEX,ra,t/2,0
VERTEX,c
REVOLVE,0,1,0,0,-1,0

PLINE
VERTEX,rb-wb,t/2,0
VERTEX,rb-wb,-t/2,0
VERTEX,rb,-t/2,0
VERTEX,rb,t/2,0
VERTEX,c
REVOLVE,0,1,0,0,-1,0

CIRCLE,0,0,0,rc
EXTRUDEDS,ra-wa-rb
ROTATE,0,90,0
TRANSFORM,rb,0,0
COPYR,12,0,0,0,0,30,

トップ

　

■パラメトリック作画例②　２次元図形

　シンプルコルビジェパラメトリックは、一定のパターンを繰り返し作画するような場合に、真価を発揮します。図形の種類はＯＢＪＥＴで始めます。ここではＴＯＯＬ関数を使って繰り返し図形を回転複写しています。寸法線はオーバーライドを使って表現を設定しています。

●データの構成

ＯＢＪＥＣＴ　～　図形グループを宣言するグループ

パラメトリック変数を定義しています。

ＶＩＥＷ　～　図を宣言するラベル

図形要素を定義しています。

●作画関数

ＴＯＯＬ　～　指定した作画関数を実行

構文　ＴＯＯＬ，Ｆｕｎｃｔｉｏ

関数ファイル名、オブジェクト名称￥Ｖｉｅｗ名称、基点番号、対応変数を；で区切り記述。

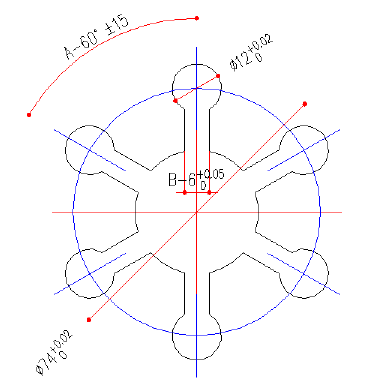

パラメトリック図形

パラメトリック定義データ

OBJECT,部品
VARIABLE,ra,半径ａ
VARIABLE,rb,半径ｂ
VARIABLE,rc,半径ｃ
VARIABLE,rd,半径ｄ
VARIABLE,wa,首幅
VARIABLE,scl,尺度
VIEW,形状例１,
DATA,test,15,30,37,6,6,1
BASEPOINT,中心,0,0,0
SETVAR,CLAYER,補助線
SETVAR,CLAYER,基準線
LINE,-ra-20*scl,0,0, ra+20*scl,0,0
LINE,0,-ra-20*scl,0, 0,ra+20*scl,0
SETVAR,CLAYER,構造１
TOOL,;パターン１;1;ra;rb;rc;rd;wa;scl
COPYR,5,0,0,0,0,0,60
SETVAR,CLAYER,寸法線
DIMDIA,-rc*cos(45*3.1415/180),-rc*sin(45*3.1415/180),
0,rc*cos(45*3.1415/180),rc*sin(45*3.1415/180),
0,20*scl,\A1;<>{\H0.7x;\S+0.02^ 0;}
DIMDIA,rd*cos(30*3.141592/180),rd*
sin(30*3.141592/180)+rb,0,-rd*cos(30*3.141592/180),
-rd*sin(30*3.141592/180)+rb,0,20*scl,\A1;
<>{\H0.7x;\S+0.02^ 0;}
DIMANG,0,0,0, -(rc+10*scl)*sin(60*3.1415/180),
(rc+10*scl)*cos(60*3.1415/180),0, 0,(rc+20*scl),
0,-(rc+10*scl)*sin(30*3.1415/180),(rc+10*scl)*
cos(30*3.1415/180),0,A-<>%%p15'
DIMALI,-wa/2,sqr(ra^2-(wa^2)/4),0, wa/2,
sqr(ra^2-(wa^2)/4),0, -wa/2,sqr(ra^2-(wa^2)/4)-
10*scl,0,\A1;B-<>{\H0.7x;\S+0.05^ 0;}
VIEW,パターン１,
VARIABLE,ra,半径ａ
VARIABLE,rb,半径ｂ
VARIABLE,rc,半径ｃ
VARIABLE,rd,半径ｄ
VARIABLE,wa,首幅
VARIABLE,scl,
DATA,test,4.83,6.14,7.33,1.19,1.2
BASEPOINT,中心,0,0,0
SETVAR,CLAYER,構造１
LINE,-wa/2,sqr(ra^2-(wa^2)/4),0,-wa/2,
-sqr(rd^2-(wa^2)/4)+rb,0
ARC,0,rb,0,rd,-90+180/3.1415*
atn(wa/2/sqr(rd^2-(wa^2)/4)),270-180/3.1415*
atn(wa/2/sqr(rd^2-(wa^2)/4))
LINE,wa/2,sqr(ra^2-(wa^2)/4),0, wa/2,
-sqr(rd^2-(wa^2)/4)+rb,0
ARC,0,0,0,ra,30+180/3.1415*
atn(wa/2/sqr(ra^2-(wa^2)/4)),
90-180/3.1415*atn(wa/2/sqr(ra^2-(wa^2)/4))
SETVAR,CLAYER,補助線
LINE,0,rb-10*scl,0, 0,rb+10*scl,0
ARC,0,0,0, rb,30,90
